Светодиодные мачтовые светильники серии СДМ-Р12
замена прожекторов «Факел-2» и «Факел-Р2х400Ж» с сохранением рассчитанных норм освещенности
Техническое описание модели
Факел-СДМ-Р12.300.ххх.хх.ЛК (Факел-СДМ-2х120)
Пример описание светильника для заявки: "Факел-СДМ-Р12.300.090.50.ЛК"
мощность 300Вт; световой поток 57000-60000Лм; два независимых Источника питания и две матрицы; Линзы из боросиликатного стекла, с системой антиблик, Лира согнута под 45 градусов; Гермоввводы IP67, для светодиодов с системой вентиляции; кабельный ввод 0,4м с герметичной колодкой IP67, для подключения внешнего кабеля диаметром до 12мм.
мощность 300Вт; световой поток 57000-60000Лм; два независимых Источника питания и две матрицы; Линзы из боросиликатного стекла, с системой антиблик, Лира согнута под 45 градусов; Гермоввводы IP67, для светодиодов с системой вентиляции; кабельный ввод 0,4м с герметичной колодкой IP67, для подключения внешнего кабеля диаметром до 12мм.
Описание
Светильники СДМ-Р12.ххх.ххх.хх.ЛК предназначены для освещения территорий заводов, производственных объектов, полигонов с вышек 20 – 44 метра, а также освещения улиц, дорог, площадей, промышленных и сельскохозяйственных объектов, а также территорий микрорайонов, дворовых спортивных площадок и спортивных площадок.
Светильники предназначены для монтажа на опорах или строительных элементах зданий и сооружений, а также для установки на любые горизонтальные или вертикальные монтажные поверхности из нормально воспламеняемых материалов.
Корпус светильника выполнен из корозионностойкого экструзионного алюминия, обеспечивающего эффективный теплоотвод. Все конструктивные элементы светильника из стали покрыты методом гальванизации. Светораспределение обеспечивается вторичной оптикой из боросиликатного стекла, которое не мутнеет в процессе эксплуатации и не меняет свои свойства во всем диапазоне рабочих температур светильника. Применение в светильнике светодиодных матриц Citizen позволяет достигать высокой эффективности светильника (от 175-200 лм/Вт).
Светильники предназначены для монтажа на опорах или строительных элементах зданий и сооружений, а также для установки на любые горизонтальные или вертикальные монтажные поверхности из нормально воспламеняемых материалов.
Корпус светильника выполнен из корозионностойкого экструзионного алюминия, обеспечивающего эффективный теплоотвод. Все конструктивные элементы светильника из стали покрыты методом гальванизации. Светораспределение обеспечивается вторичной оптикой из боросиликатного стекла, которое не мутнеет в процессе эксплуатации и не меняет свои свойства во всем диапазоне рабочих температур светильника. Применение в светильнике светодиодных матриц Citizen позволяет достигать высокой эффективности светильника (от 175-200 лм/Вт).

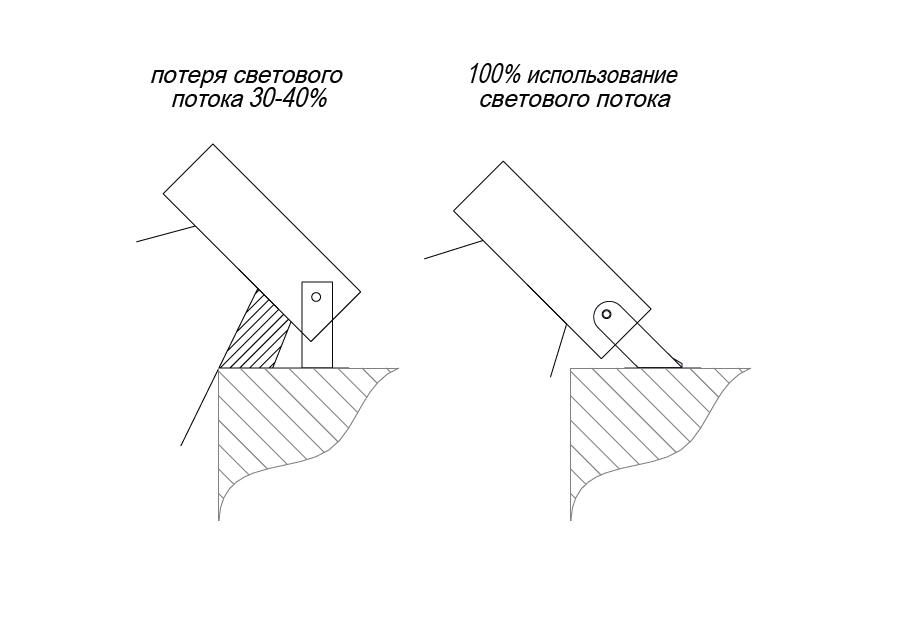

Светильники серии СДМ-Р1 оснащаются поворотной лирой, которая обеспечивает использование светового потока на 30-40% больше, чем
обычная лира, сделанная под прямым углом (выносит светильник за поверхность, на которой он установлен, и не светит под себя) смотри рисунок.
Светильник с регулировкой угла наклона светильника в диапазоне 90⁰. Лира светильника имеет наклон монтажной плоскости 45⁰, позволяющий без дополнительных настроек монтировать светильник на мачтах освещения, достигая максимальной эффективности
освещения.
Возможно исполнение с прямой лирой. Степень защиты от воздействия окружающей среды IP67. В светильнике применяются кабельные вводы с клапаном выравнивания давления, предотвращающие образование конденсата внутри светильника.
Данные светильники имеют двойную надежность (независимые источники питания и матрицы): - при выходе из строя одного источника
питания или одной матрицы, светильник продолжает работать. (нет необходимости срочно подниматься на вышку и менять светильник).
обычная лира, сделанная под прямым углом (выносит светильник за поверхность, на которой он установлен, и не светит под себя) смотри рисунок.
Светильник с регулировкой угла наклона светильника в диапазоне 90⁰. Лира светильника имеет наклон монтажной плоскости 45⁰, позволяющий без дополнительных настроек монтировать светильник на мачтах освещения, достигая максимальной эффективности
освещения.
Возможно исполнение с прямой лирой. Степень защиты от воздействия окружающей среды IP67. В светильнике применяются кабельные вводы с клапаном выравнивания давления, предотвращающие образование конденсата внутри светильника.
Данные светильники имеют двойную надежность (независимые источники питания и матрицы): - при выходе из строя одного источника
питания или одной матрицы, светильник продолжает работать. (нет необходимости срочно подниматься на вышку и менять светильник).
АРТИКУЛ | Максимальная потребляемая мощность, Вт при 20 ⁰С | Полный угол светораспределения | Световой поток, лм ± 10%, указан для оптики 60. |
|---|---|---|---|
Факел-СДМ-Р12.240.060.50ЛК | 240 | 60 | 45600 |
Факел-СДМ-Р12.240.090.50ЛК | 240 | 90 | 45600 |
Факел-СДМ-Р12.280.060.50.ЛК | 280 | 60 | 57000 |
Факел-СДМ-Р12.280.090.50.ЛК | 280 | 90 | 57000 |
Факел-СДМ-Р12.300.060.50.ЛК | 300 | 60 | 60000 |
Факел-СДМ-Р12.300.090.50.ЛК | 300 | 90 | 60000 |
Факел-СДМ-Р12.400.060.50.ЛК | 400 | 60 | 76000 |
Факел-СДМ-Р12.400.090.50.ЛК | 400 | 90 | 76000 |
Общие характеристики

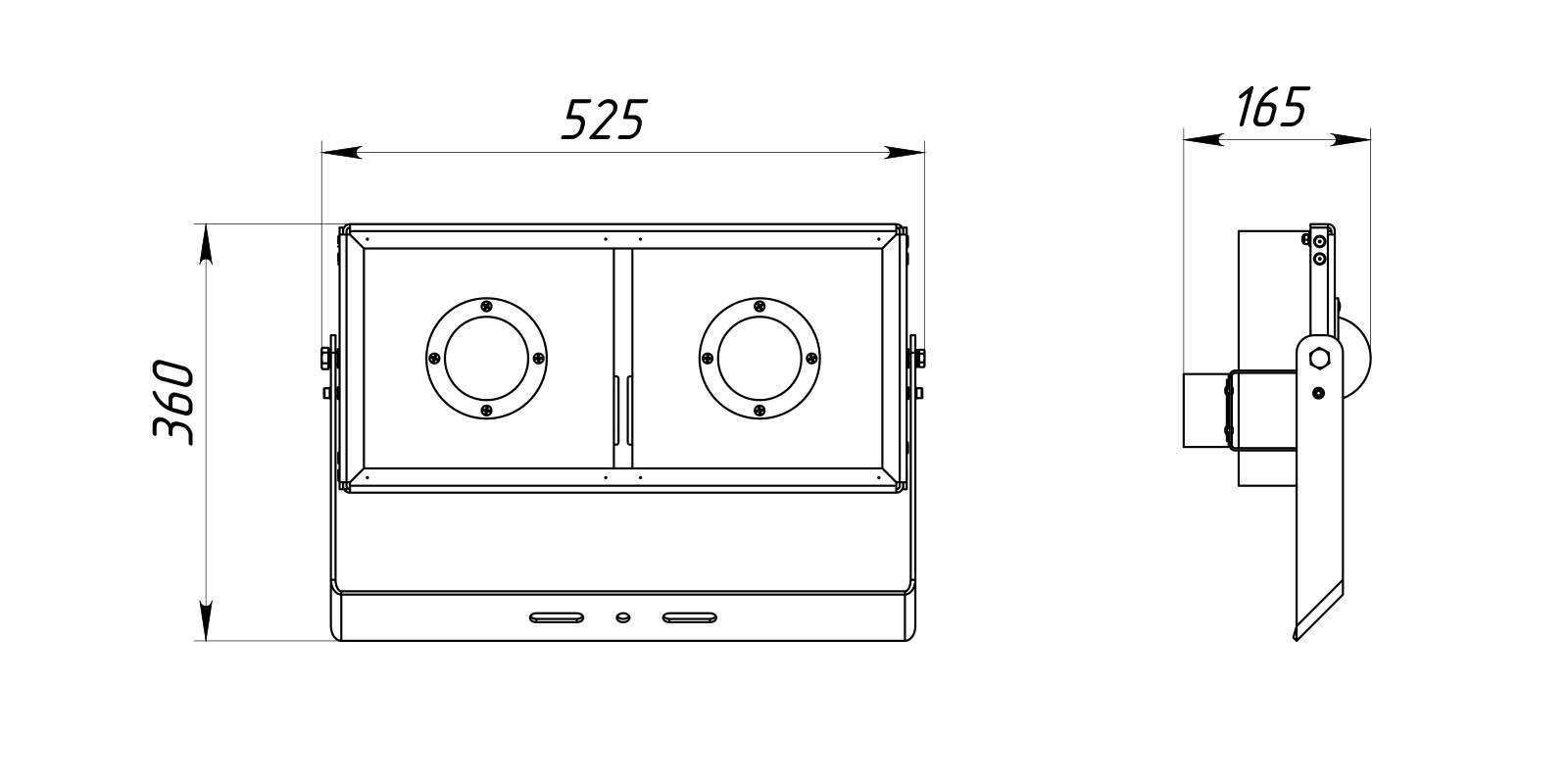

Габаритные размеры, (ДхШхВ) мм | 525х165х360 |
Вес, кг | 14 |
Рабочее напряжение питания, В / частота, Гц 2 | 230 ±10%\50±0,4 |
Допустимое напряжение питания3), В / частота, Гц | 100-305\50±0,4 при возникновение отклонения входного напряжения от рабочего напряжения питания светотехнические параметры могут отличатся от нормируемых. |
Тип защиты | КЗ, перегрузка, перегрев, перенапряжение |
Класс светораспределения | П |
Индекс цветопередачи, CRI | >70 (CRI 80 и CRI 90 доступно по запросу) |
Световя отдача светильника, лм/Вт | не ниже 175 |
Коэффициент мощности, не менее | 0,95 |
Класс электробезопасности I | I |
Степень защиты от воздействия окружающей среды, IP | 67 |
Климатическое исполнение | УХЛ 1 |
Температурный диапазон, С° | -60 - +55 |
Срок службы, лет | 15 |
Гарантийный срок, лет | 5 |
Цветовые температуры
Холодный белый свет | 5000К |
Нейтральный белый свет | 4000К (доступно по запросу) |
Теплый белый свет | 3000К (доступно по запросу) |
Дополнительные аксессуары
Герметичный разъем для подключения к внешней сети
Доступные типы оптик

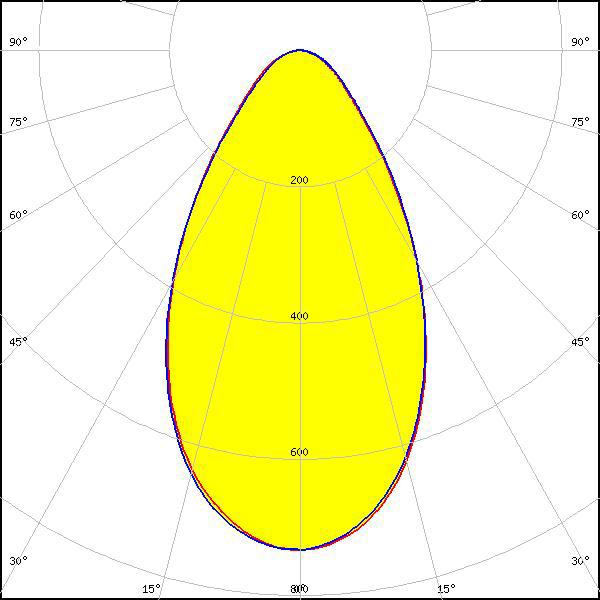

60⁰

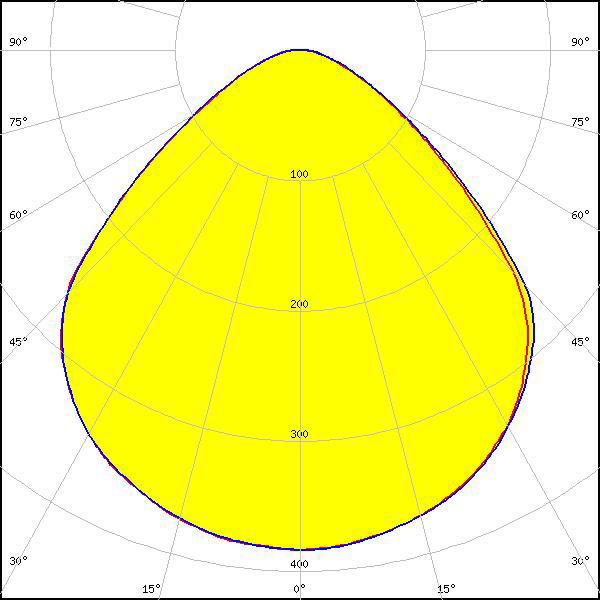

90⁰

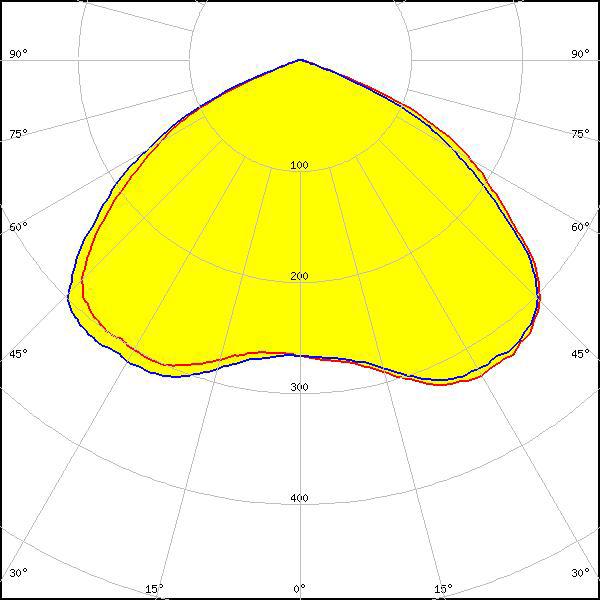

120⁰
