Серия промышленных светильников
замена прожекторов «Факел-2» и «Факел-Р2х400Ж» с сохранением рассчитанных норм освещенности
Техническое описание модели
ФАКЕЛ-СДМ-Р21
мощность 100-150Вт; световой поток 19000-24000Лм; Устройство для крепления на трубу или Лира согнута под 45 градусов на любую ровную поверхность (что требуется указать, можно оба устройства указать); Гермоввводы IP67, для светодиодов с системой вентиляции; кабельный ввод 0,4м с герметичной колодкой IP67, для подключения внешнего кабеля диаметром до 12мм.
Светильники серии Факел-СДМ-Р21 промышленные стационарные, предназначены для освещения промышленных и сельскохозяйственных объектов (полигоны, территории заводов, ангары, цеха, склады, кусты скважин, в морских и речных портах и т.п. с температурой эксплуатации -60 +45°С), улиц, дорог, площадей.

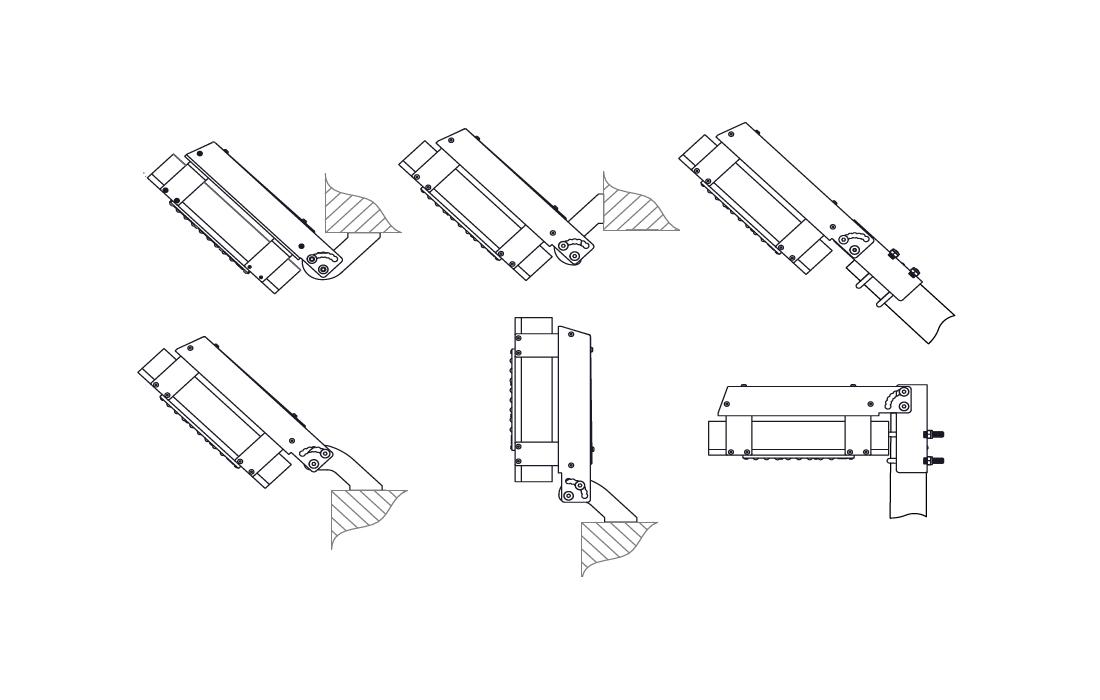

Способ крепления универсальный: в комплекте идет устройство для крепления на трубу диаметром до 60 мм или лира. Светильники предназначены для монтажа на опорах или строительных элементах зданий и сооружений, а также для установки на любые горизонтальные или вертикальные монтажные поверхности из нормально воспламеняемых материалов при помощи лиры.

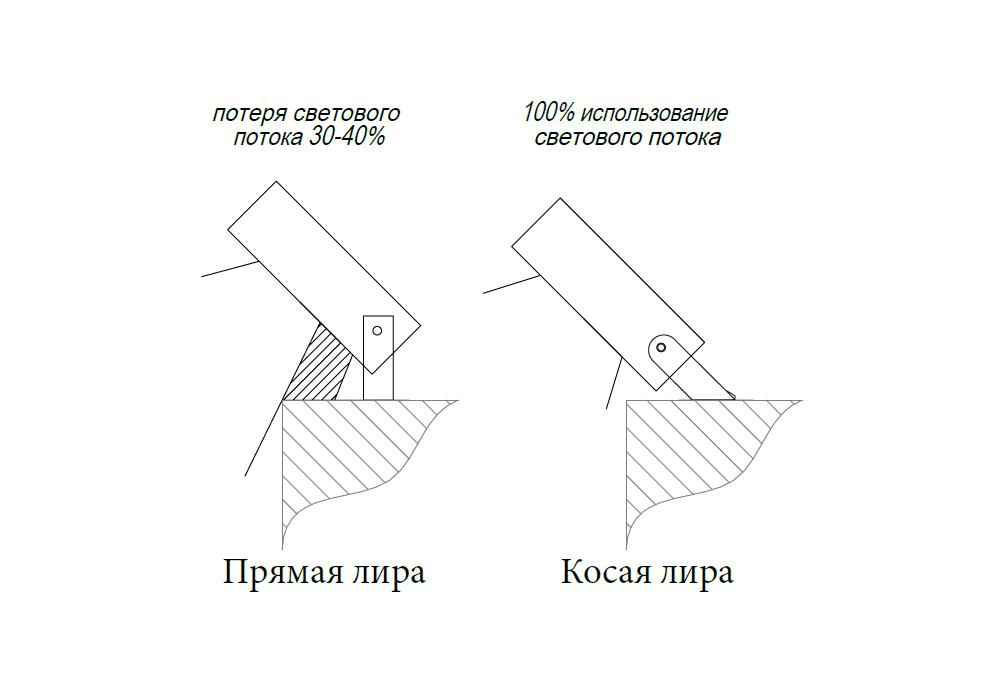

Лира светильника, имеет наклон монтажной плоскости 45°, которая обеспечивает использование светового потока на 30-40% больше, чем обычная лира, сделанная под прямым углом (выносит светильник за поверхность, на которой он установлен, и не светит под себя) смотри рисунок.
В светильнике применяются кабельные вводы с клапаном выравнивания давления, предотвращающие образование конденсата внутри светильника.
Этот светильник можно крепить на высоте 5-25 метров.
Корпус светильника выполнен из коррозионностойкого экструзионного алюминия и конструктивные элементы светильника выполнены из коррозионностойкой стали, устойчивой к воздействию агрессивных сред и покрыты методом гальванизации.
Светораспределение обеспечивается вторичной оптикой из УФ-стойкого поликарбоната. Применение в светильнике светодиодов ведущих брендов позволяет достигать высокой эффективности светильника. Светильники серии Факел-СДМ-Р21 и Факел-СДМ-Р22 оснащаются поворотным креплением на консоль диаметром до 60 мм с дискретной регулировкой угла наклона светильника в диапазоне 90° и лирой.
Степень защиты от воздействия окружающей среды IP67.
Преимущества:
1. Способ крепления универсальный: в комплекте идет устройство для крепления на трубу диаметром до 60 мм и лира.
2. Лира светильника, имеет наклон монтажной плоскости 45°, которая обеспечивает использование светового потока на 30-40% больше.
3. Кабельные вводы с клапаном выравнивания давления, предотвращающие образование конденсата.
4. Стальные элементы покрыты методом гальванизации.
АРТИКУЛ | Максимальная потребляемая мощность, Вт при 20 ⁰С | Полный угол светораспределения | Световой поток, лм ± 10%, указан для оптики 60. |
|---|---|---|---|
Факел-СДМ-Р21.100.090.50.КЛК | 100 | 90 | 19000 |
Факел-СДМ-Р21.100.060.50.КЛК | 100 | 60 | 19000 |
Факел-СДМ-Р21.120.090.50.КЛК | 120 | 90 | 23000 |
Факел-СДМ-Р21.120.060.50.КЛК | 120 | 60 | 23000 |

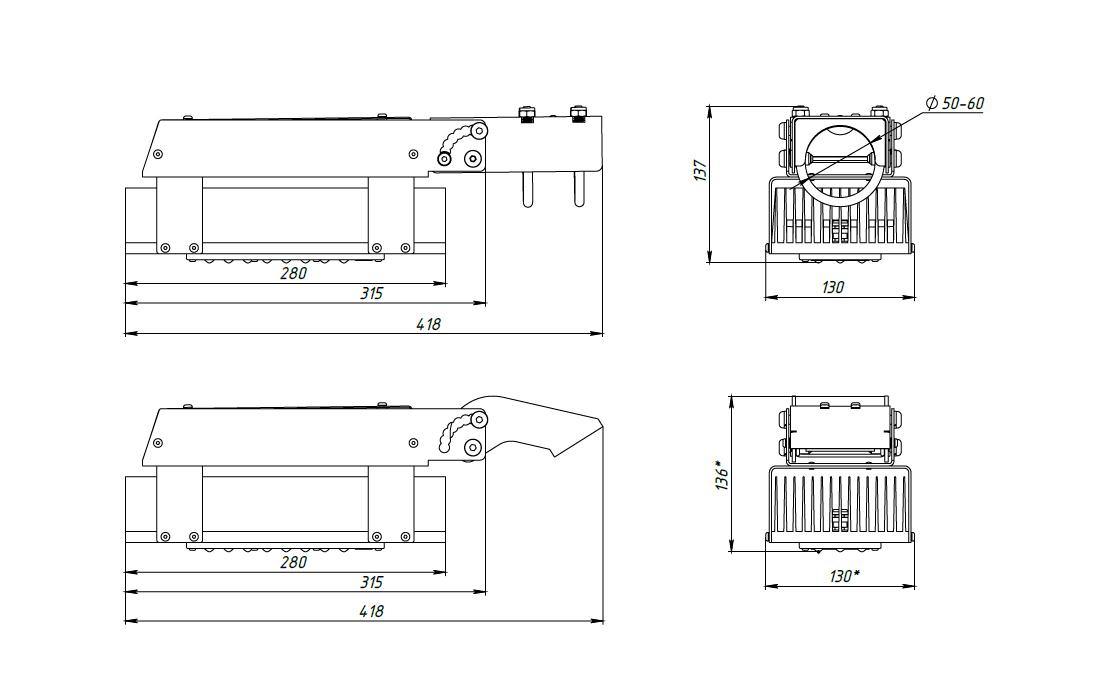

Габаритные размеры, (ДхШхВ) мм | 418x130x137 |
Вес, кг | 4,1 |
Рабочее напряжение питания, В / частота, Гц 2 | 230 ±10%\50±0,4 |
Допустимое напряжение питания3), В / частота, Гц | 100-305\50±0,4 при возникновение отклонения входного напряжения от рабочего напряжения питания светотехнические параметры могут отличатся от нормируемых. |
Тип защиты | КЗ, перегрузка, перегрев, перенапряжение |
Класс светораспределения | П |
Индекс цветопередачи, CRI | >70 (CRI 80 и CRI 90 доступно по запросу) |
Световя отдача светильника, лм/Вт | не ниже 149 |
Коэффициент мощности, не менее | 0,95 |
Класс электробезопасности I | I |
Степень защиты от воздействия окружающей среды, IP | 67 |
Климатическое исполнение | УХЛ 1 |
Температурный диапазон, С° | -60 - +55 |
Срок службы, лет | 15 |
Гарантийный срок, лет | 5 |
Холодный белый свет | 5000К |
Нейтральный белый свет | 4000К (доступно по запросу) |
Теплый белый свет | 3000К (доступно по запросу) |
